一、防爆接線盒的選型
防爆接線盒的選型主要為三個條件:
1、防爆級別;
2、傳感器供電電壓;
3、接傳感器的數量(四線、六線、八線、十線等)。

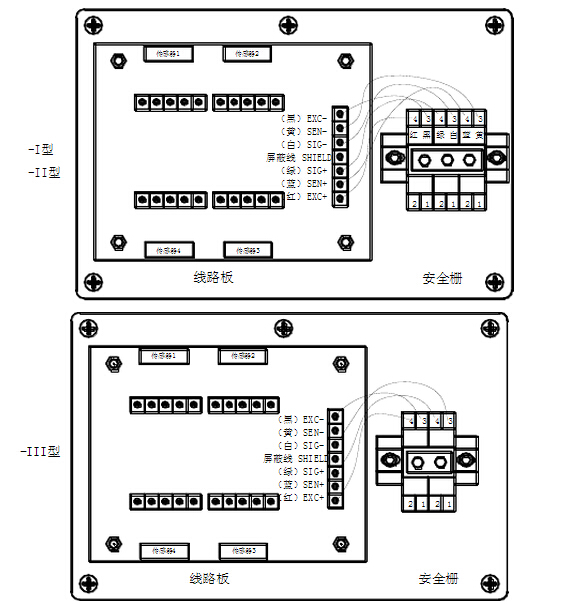

二、 增安型、隔爆型接線盒的接線說明:以四線為例,接線圖如圖1所示;

1、 傳感器與接線板的接線:依對應的傳感器編號及線路板上的標注符號進行接線(與常規接線盒的接線相同);
2、 儀表與安全柵的接線如圖1所示,對于-I 和-II型接線盒,如果儀表與安全柵的連接線為四芯線,+SEN與-SEN線可不接(線路板與安全柵之間的連接出廠時已連接完成)。
三、 本安型接線盒的接線方法與常規接線盒的接線相同
1、 安裝:

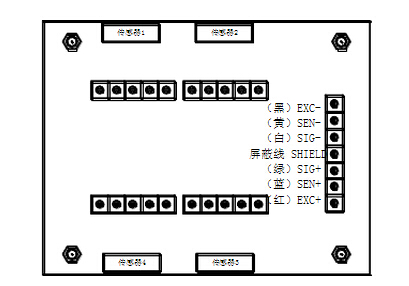

將接線盒固定在秤體的合適位置。打開接線盒上蓋。將傳感器電纜線和儀表信號電纜從接線盒相應的接口穿入,按圖2所給的接線圖(以四線為例)將所有電纜連接好,完成后將所有的螺母擰緊,不用的接口用密封橡膠墊片或橡皮泥堵住,同時擰緊螺母。

2、 調試:
當電子衡器通過基礎調整,偏載示值誤差在于2個分度值以?xún)?nèi)時,就可通過接線盒電位器來調整至允差范圍內,每個傳感器輸出電壓端對應并聯有一只電位器,出廠時電位器阻值調至中間值,順時針或逆時針旋轉電位器可調旋鈕便可達到調試效果,當無法通過電位器調準時,可繼續通過基礎高度調整再結合電位器調整,終使各偏載點誤差至允差范圍內。(注:偏載示值誤差調整至允差范圍內后,秤臺需重新標定才可保證計量特性)
注意:1、對于傳感器各色導線的含義及標識在傳感器說明書中有明確說明、敬請對照查閱,切勿接錯線
2、凡標注EXE或EXC均指激勵電壓,視生產廠家而別。
