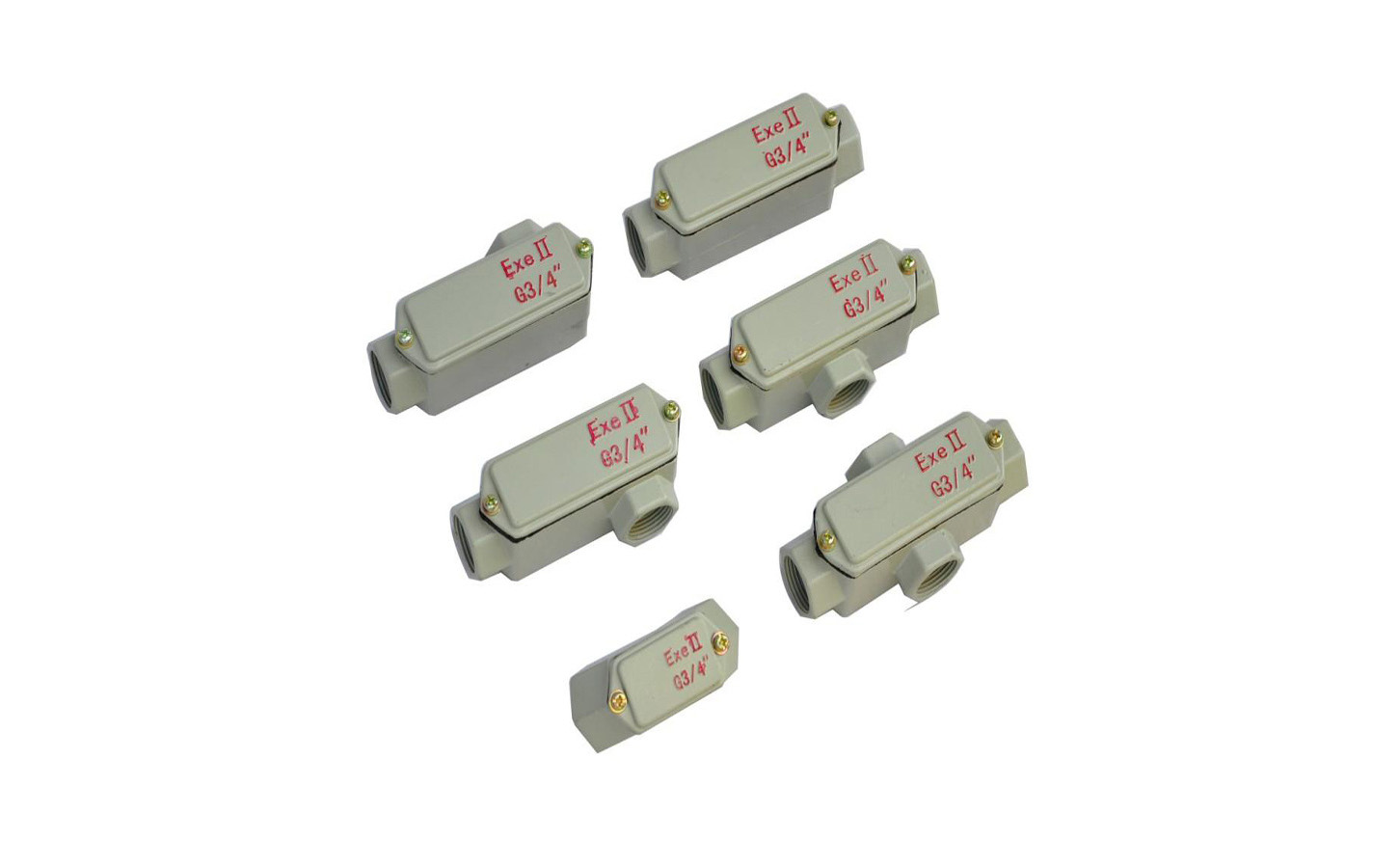

BHC系列防爆穿線盒

1BHC系列防爆穿線盒主要用途與適用范圍
BHC系列防爆穿線盒（以下簡稱穿線盒）完全符合GB3836.1-2010《爆炸性環境 第1部分：設備 通用要求》、GB3836.3-2010《爆炸性環境 第3部分：由増安型“e”保護的設備》或GB12476.1-2000《可燃性粉塵環境用電氣設備 第1部分：用外殼和限制表面溫度保護和電氣設備 第1節：電氣設備的技術要求》標準的要求。主要適用于爆炸性氣體環境1區、2區或可燃性粉塵環境20區、21區、22區危險場所，作為管道布線時分管或過渡管道之用。



2BHC系列防爆穿線盒正常工作條件和安裝條件
2.1安裝地點的海拔不超過2000m；
2.2周圍空氣溫度為-20℃～+40℃，且24h內的平均溫度值不超過+35℃；
2.3安裝地點的高溫度為+40℃時，空氣相對濕度不超過50%；
2.4在較低的溫度下允許有較高的相對濕度；
2.5在無顯著搖動和沖擊、振動的地方；
2.6在Ⅱ類含有爆炸性氣體環境場所；
2.7在無破壞金屬和絕緣的腐蝕性氣體或蒸氣的地方；
2.8在無滴水及其它液體侵入的地方；
2.9污染等級為3級；
2.10安裝類別：Ⅱ類。

3BHC系列防爆穿線盒主要參數及技術性能
3.1防爆標志：ExeⅡGb/DIP A20
3.2防護等級：IP65
3.3防腐等級：WF1
3.6進線口規格：G1/2"～G2"

4BHC系列防爆穿線盒型號的組成及其代表意義

5BHC系列防爆穿線盒結構特點
5.1外殼材質為壓鑄鋁合金產品，表面經高壓靜電粉末噴塑處理；
5.2外殼材質為鑄鋼產品時，表面鍍鋅處理；
5.3引入口具有多種方式及規格，滿足現場各種布線需要；
5.4不銹鋼外露緊固件；
5.5引入口螺紋型式常規為管螺紋，也可根據要求加工成公制螺紋或NPT螺紋。
6使用與維護
6.1用戶在使用該產品時應定期維護；
6.2穿線盒的密封襯墊為耐油橡膠3001制作，在使用或維修過程中，如發現老化現象應及時向制造廠購買并及時更換，以免影響產品的防爆性能。
7外形與安裝簡圖
