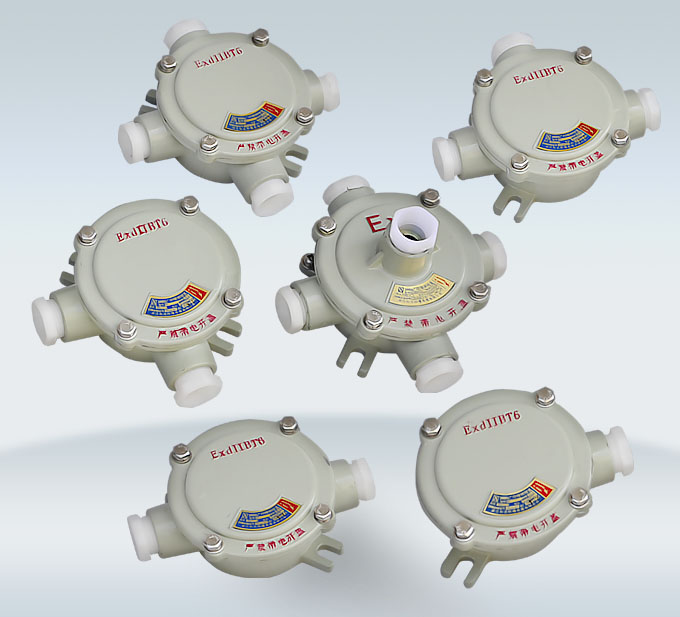

BHD51-G1/2防爆接線盒_ BHD51-G3/4防爆接線盒

防爆接線盒BHD51-G3/4(ExdⅡBT6)，防爆接線盒穿線盒廠家

防爆接線盒螺紋直徑:DN15 DN20 DN25 DN30 DN40 DN50

防爆接線盒規格：一通，二通，三通，四通，角通，一通吊，二通吊，三通吊，四通吊，角通吊



爆炸性氣體環境1區、2區；

可燃性粉塵環境20區、21區、22區；

ⅡA、ⅡB、ⅡC級爆炸性氣體環境；

溫度組別為T(mén)1～T6的環境；

石油采煉、儲存、化工、醫藥、紡織、印染、及設施等爆炸性危險環境。



型號含義 Modelimplication

適用范圍 Applications

1. 1區、2區危險場所或20區、21區、22區危險場所；

2. ⅡA、ⅡB、ⅡC爆炸性氣體環境或可燃性粉塵環境；

3. 戶內、戶外(IP65、IP66*)；

4. 溫度組別：T1~T4/T5/T6；

5.應用于石油、化工、航天、等場所。



產品特點 Features

1.殼體采用高強度鋁合金一次性壓鑄成型，表面經高速拋丸

清理后高壓靜電噴塑。外殼結構緊湊合理、材質密度高強

度好、防爆性能優良，表面塑粉附著力強，具有良好的防

腐能力，表面光潔，美觀大方；

2.進出線口有多種方式及規格。

3.進出線口螺紋可特制。

4.鋼管或電纜布線。



主要技術參數 Main technical parameters

防爆標志 Ex-mark	額定電壓(V) Rated voltage	額定電流(A) Rated current	防腐等級 Corrosion-proof -class	防護等級 Protection category
ExeⅡT6等效于 Ⅱ2G ExeⅡT6(歐標) ExdⅡBT6等效于 Ⅱ2G ExdⅡBT6(歐標) ExdⅡCT6等效于 Ⅱ2G ExdⅡCT6(歐標) DIP A20 TA,T6等效于 Ⅱ1D ExtD A20 T6(歐標)	380	20	WF1	IP54 *IP55

隔爆型接線盒代號，外形及名稱一覽表 Flame-proof junction box code, outline and descriptions as the following table.



代號 Code	外形 Outline	名稱 Name	代號 Code	外形 Outline	防護等級 Protection category
A		一通平 1 entry in horizon	F		一通吊 1 entry hung type
B		二通平 2 direct entries in horizon	G		二通吊 2 direct entries hung type
C		三通平 3 entries in horizon	H		三通吊 3 entries hung type
D		四通平 4 entries in horizon	I		四通吊 4 entries hung type
E		直角二通平 2 perpendicular entries, in horizon	J		直角二通吊 2 perpendicular entries, hung type



注：

1.“ ”表示平蓋，“ ”表示吊蓋

2.在正常情況下，吊蓋與通頭同口徑，如特殊要求可特制。、

3.通頭一般為圓柱管螺紋G1/2"、G3/4"、G1"如特殊要求可特制。



外形及安裝舉例 Outline and mounting example

ⅡB類、增安型接線盒外形尺寸 Dimension of ⅡB group, safety-incrteased type junction box

電纜外徑(φ,mm) Cable's outer diameter	管螺紋 (G) Pipe thread	A	B	C	D	電纜外徑(φ,mm) Cable's outer diameter	管螺紋 (G) Pipe thread	A	B	C	D
φ8~φ10	1/2	163	110	65	110	φ15~φ23	1 1/4	185	110	80	/
φ8~φ14	3/4	163	110	65	110	φ18~φ30	1 1/2	185	110	80	/
φ12~φ18	1	163	110	65	/	φ25~φ38	2	225	120	98	/

ⅡC類，接線盒外形尺寸 Dimension of ⅡB group junction box

電纜外徑(φ,mm) Cable's outer diameter	管螺紋 (G) Pipe thread	A	B	C	D
φ8~φ10	1/2	190	120	85	120
φ8~φ14	3/4	190	120	85	120
φ12~φ18	1	190	120	85	120
